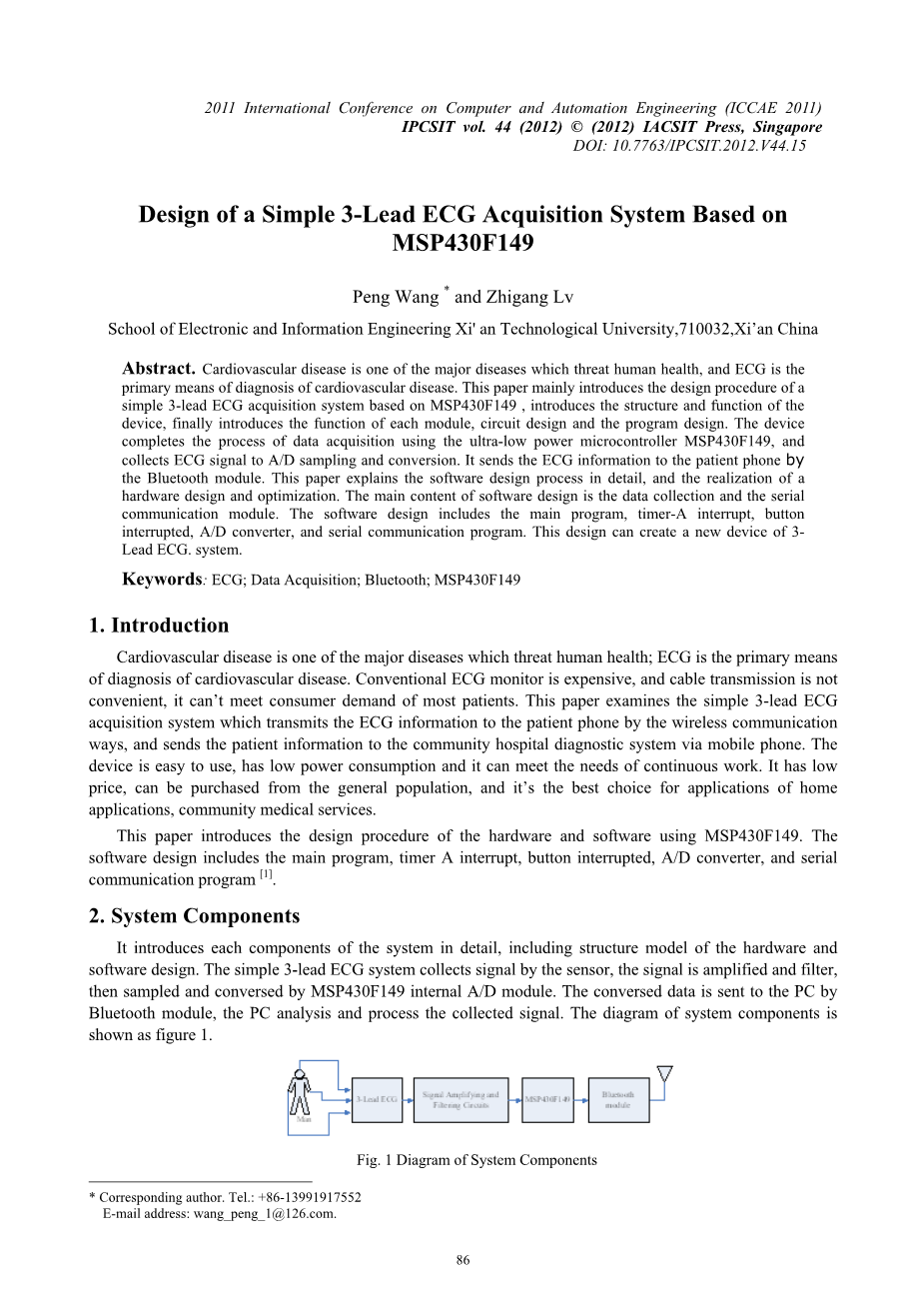

基于MSP430F149的心电图获取系统的设计

摘要：心血管疾病是威胁人类身体健康的主要疾病之一，心电图监测是诊断心血管疾病的主要方式。这篇论文主要介绍简单基于MSP430F149的三导联心电图获取系统的设计过程，介绍此设备的结构和功能，最终介绍各个模块的功能、电路设计和程序设计。这个设备用超低功耗微处理器MSP430F149完成数据获取的过程和收集心电图信号进行AD抽样和转换。此设备通过蓝牙模块把心电图信息发送到病人的手机。这篇文章详细的解释了软件开发过程、硬件电路的设计和操作。软件开发包括主程序，定时器A中断，按键中断，AD转换器和串口通信程序。这个设计可以设计一个基于三导联的心电图检测系统。

关键字：心电图；数据获取；蓝牙；MSP430F149

1. 简介

心血管疾病是威胁人类身体健康的主要疾病之一，心电图监测是诊断心血管疾病的主要方式。传统的心电图监测设备价格昂贵，并且电线传输不方便，因此不能达到大多数患者的消费需求。这篇文章探讨了简单三导联心电图获取系统，这个系统通过无线通信方式将心电图信息发送到病人的手机，并且把病人的信息通过手机发送到社区医院诊断系统。这个设备使用简单，低功耗，能够满足持续工作的需要。此设备还有价格低的优点，大多数人有购买的能力，因此此设备是家庭使用和社区医疗服务的最好选择。

这篇文章介绍基于MSP430F149的硬件和软件的设计过程。软件设计包括主要程序，定时器A中断，按键中断，AD转换器和串口通信程序。

2.系统组成

这一部分详细的介绍了系统的各个组成，包括硬件和软件设计的结构模型。简单三导联心电图系统通过传感器收集信号，信号经过放大和滤波以后通过MSP430F149内部的A/D模块采样和转换。转换完成的信号通过蓝牙模块发送到PC，PC机分析处理收集到的信号。系统组成图如图1所示。

图1 系统组成框图

3.硬件设计

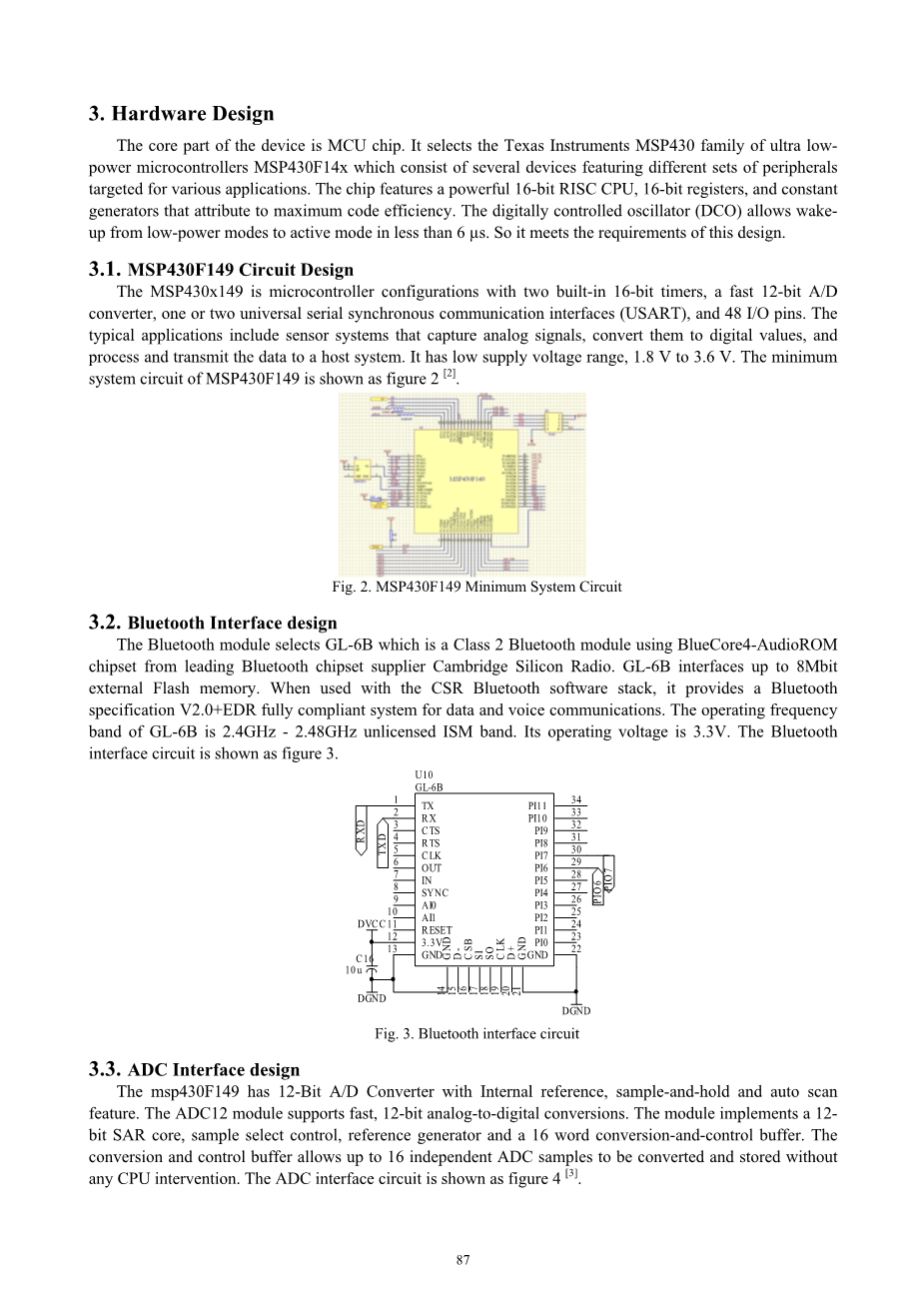

　　这个设备的核心部位是中央控制芯片。它选用德州仪器的MSP430家族的超低功耗微处理器MSP430F14X系列芯片，此芯片内部集成针对各种应用的各种外围设备。这个芯片的主要特色是内部的16位强有力的精简指令集CPU，16位的寄存器和有助于实现最大代码效率的常量发生器。数字控制时钟可以实现在6us之内从低功耗模式向工作模式的转变。所以这种芯片满足这个设计的需求。

3.1.MSP430F149电路设计

MSP430F149是配置有2个内部16位计时器、1个快速12位A/D转换器，1个或2个通用串口同步通信接口（USART）和48个I/O管脚。它的典型应用包括传感器系统，这个系统能够捕获模拟信号，将模拟信号转换为数字值，并且将这些数据处理后发送给主系统。这一系列芯片拥有低的电压范围1.8V~3.6V，MSP430F149的最小系统电路图如图2所示。

图2 MSP430F149最小系统电路图

3.2.蓝牙接口设计

蓝牙模块选择顶级蓝牙芯片提供商Cambridge Silicon Radio提供的使用BlueCore4-AudioROM芯片组2代蓝牙模块GL—6B。GL—6B连接高达8Mbit的外部闪存。当使用CSR蓝牙软件堆栈，它提供一个蓝牙规范V2.0 EDR，此规范完全支持数据和语音通信系统。GL—6B的操作频率是未被注册的ISM频带2.4GHz—2.48GHz。它的操作电压是3.3V，蓝牙接口电路如图3所示。

图3 蓝牙接口电路

3.3ADC接口设计

MSP430F149拥有12位A/D转换器，此转换器有内部参考电压，采样、保持自动扫描的特点。这个ADC12模块支持快速12位模数转换。这个模块使用12位SAR内核，采样选择控制，参考电压产生器和16个字节的转换控制寄存器。转换控制寄存器允许高达16个独立的ADC采样值在没有任何CPU的干预下被转换和存储。ADC接口电路如图4所示。

图4 ADC接口电路

3.4.电源模块设计

此设备是便携式仪器，所以它用电池供电。电池提供3.3V电压，MSP430F149拥有低的供给电压范围1.8—3.6V。

4.软件设计

设计的空间是IAR嵌入式工作空间。IAR嵌入式工作空间是专门为MSP430微处理器设计的用于建立和调试嵌入式应用程序的集成开发环境（IDE）。拥有优化的C/C 编译器的IAR嵌入式工作环境为MSP430X家族的设备提供广泛的支持，并且能够产生非常简洁和有效的代码。标准版包括各种硬件调试系统和操作系统。

设计的主要程序包括数据获取程序和数据传输程序。系统软件流程图如图5所示。

在建立蓝牙连接和抽样没有完成之前，设备开始收集数据，开始AD转换，然后选择3个信号中的一个。ADC转换之后，它用两个缓冲器A和B缓存数据，然后通过确定缓冲标志位来确定哪个数据被存储下来。缓冲器接收完1500个字节后会将标志位置1.ADC转换器流程图如图6所示。

图5 程序流程图

这个设计的无线通信技术是蓝牙技术。MSP430F149使用16MHz的晶振频率，蓝牙模块使用串口通信，同步串口通信波特率是460800.串口通信协议如表1.

表1 串口通信协议

5.调试和仿真

5.1.理论测试

系统的理论测试是利用信号产生器进行的。
　　调试的步骤如下：

·把JTAG接口精确的连接到仿真器和PCB电路板上。

·用USB插座把蓝牙适配器接入电路板。

·把导线插入信号产生器，并且打开信号产生器。

当需要下载程序时，首先打开程序，编译然后按下开关，点击下载命令，程序被成功下载。第二步按下开关，电源指示灯正常闪烁，打开蓝牙连接接口，搜寻蓝牙设备，然后建立蓝牙连接。成功建立连接以后，打开主机接口，点击连接命令。最终正确的波形会在电脑上显示。理论测试的波形如图7所示。

图7 理论测试波形

5.2.人体测试

下一步是把设备和人体进行连接进行真实测试。真实测试有两种情况，一种是静态测试，另一种是动态测试。静态测试的波形如图8所示。动态测试的波形如图9所示。

图8 静态测试波形

图9 动态测试波形

根据图7和图8所示，当人们处于静态（竟可能的不活动）时测量到的ECG波形是规则的，当人们处于动态（移动和讲话）时测量到的ECG波形不规则。根据以上的测试，当病人使用此设备时，我们建议病人最好坐下，不走动，这样测量的结果会非常好。

6.结论

总的来说，传统的检测器电缆传输信号不方便，价格昂贵，所以它并不能满足大多数病人的需要。这篇文章介绍了3导联ECG信号获取设备的设计过程。这个设备用了无线传输，用电池供电，它可以工作很长时间，并且功耗低，电源损耗低，所以它是家庭或者社区服务应用的最好选择。这个设备可以开辟出ECG信号获取系统的新领域。

7.参考文献

[1] Don WenQuan, Wang RenHuang. The Low-power design of MSP430 MCU system. MICROCONTROLLERS amp;
EMBEDDED SYSTEMS. 2003.1
[2] ZHANG Shi Dong Jian-wei WANG Jun-hui ZHAO Shan-guo YU Jian-xi . Low-power design of wireless ECG
monitor,. CHINESE MEDICAL EQUIPMENT JOURNAL.2006.26
[3] CHEN Jing CHENG Nan XIANG Kui. Design and Simulation of Low Power Portable ECG Monitor. JOURNAL
OF WUHAN UNIVERSITY OF TECHNOLOGY(INFORMATION amp; MANAGEMENT ENGINEERING) .
2009 31(3)
[4] YUAN Zheng Dao ZHU Can Yan . Design of dynamic electrocardiograph acquisition system based on MSP430,
APPLICATION OF ELECTRONIC TECHNIQUE, 2008 34(12)
[5] TI Instruments Incorporation. MSP430x13x MSP430x14x MIXED SIGNAL MICROCONTROLLER
[6] Rajgopal S. Challenges in Low-Power Microprocessor Design. 9th International Conference on VLSI Design，
Jan.1996:329-330
[7] Hattori T. Design Methodology of Low-Power Microprocessors. Design Automation Conference， Jan.2003:390-
393
