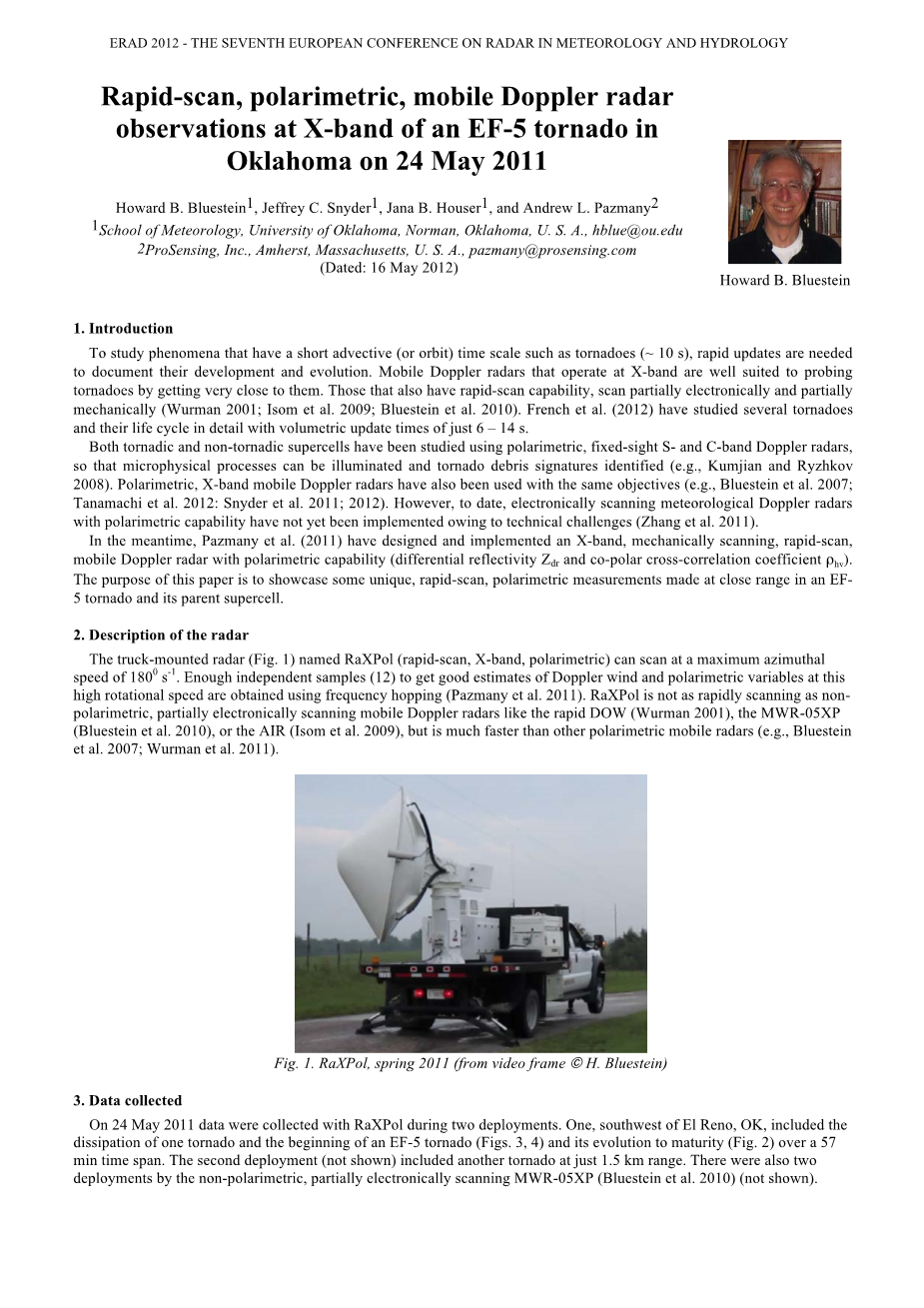

快速扫描的、极化的、X波段移动多普勒雷达对俄克拉荷马的一次EF-5级龙卷(2011年5月24日)的观测

1 引言

为了研究诸如龙卷(~10s)等具有短对流(或轨道)时间尺度的现象，需要快速更新对它们发生发展的记录。在X波段工作的移动多普勒雷达可以非常接近龙卷，因而非常适合探测龙卷。这些移动多普勒雷达也具有快速扫描的能力，部分为电子扫描，部分为机械扫描(Wurman 2001; Isom et al. 2009; Bluestein et al. 2010). French et al. (2012) 研究一些龙卷和它们的生命周期，所用雷达的体扫更新时间仅为6~14秒。

一些学者已经用固定的S波段和C波段的多普勒雷达研究了包含龙卷和不含龙卷的超级单体，这样可以探究微物理过程并识别龙卷碎片的特征(Kumjian and Ryzhkov 2008)。极化的X波段移动多普勒雷达也可以被用于相同的目标(Bluestein et al. 2007; anamachi et al. 2012: Snyder et al. 2011; 2012)。然而，由于技术障碍，到目前为止，具有极化能力的电扫描多普勒气象雷达尚未投入应用 (Zhang et al. 2011)。

与此同时，Pazmany et al. (2011)设计并应用了一种具有快速机械扫描能力、极化能力的X波段移动多普勒雷达(差分反射率因子Zdr和同极化相关系数rho;hv)。本文的目的是展示一些对EF-5级龙卷独特的近距离、快速扫描、极化测量。

2 雷达的描述

名为RaXPol(快速扫描、X波段、极化）的车载雷达(图1)最大可以以180⁰s^-1方位角速度进行扫描。使用频率跃迁获得足够多的样本(12个)以对高转速下的多普勒风和极化变量进行估计。RaXPol比那些非极化、部分电扫描的移动多普勒雷达扫描得慢，比如DOW (Wurman 2001), MWR-05XP(Bluestein et al. 2010), or the AIR (Isom et al. 2009)；但是比其他极化移动雷达扫描的快的多(Bluestein et al. 2007; Wurman et al. 2011)。

图1 RaXPol，2011年春季（来自视频帧copy;H。Bluestein）

3 收集的数据

2011年5月24日，在两次部署期间使用RaXPol收集了数据，其中一个位于埃尔里诺的西南部，包括一个龙卷的消散、EF-5级龙卷的发生(图3,4)以及它在57分钟内发张至成熟(图5)。第二次部署(未展示)包含一个尺度仅为1.5km的龙卷。非极化、部分电扫描的MWR-05XP也进行了两次部署(未展示)。

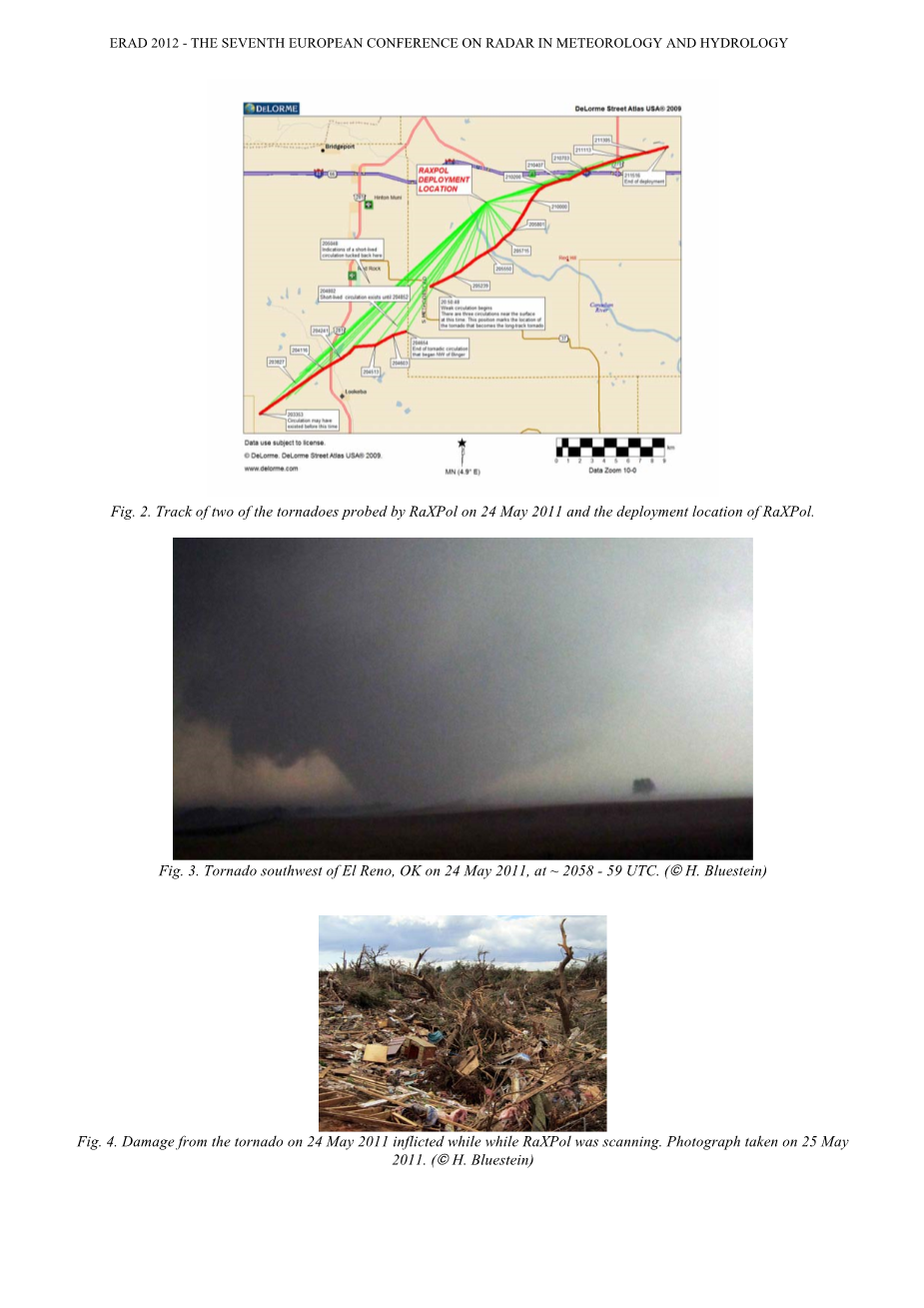

图2 RaXPol跟踪到的两起龙卷风的路径和RaXPol部署的位置

图3 2011年5月24日，发生在埃尔里诺的龙卷风，大约在2058 - 59 UTC(copy;H。Bluestein)

图4 RaXPol正在扫面时，2011年5月24日台风所造成的灾害，照片拍摄于5月25日

2011.（copy;H。Bluestein）

图5 当龙卷风最强烈(最大多普勒速度125 m/s)时，RaXPol于2011年5月24日以10仰角（~70 m ARL）收集的数据。 等效雷达反射率因子dBZe(左上)，展开的多普勒速度m/s (右上)，共极相关系数(左下)，频谱宽度(右下); Zdr没有在这里显示。每个环表示1km范围。

图6 2011年5月4日(2057：08 UTC)在龙卷风附近的低回波弧，10⁰仰角。等效反射率因子，单位：dBZe(左)；展开的多普勒速度，单位：m/s。每个环显示1km范围。

在龙卷风高达70m ARL(above radar level)时最强烈，具有125m/s的多普勒风速。等效反射率因子场、多普勒速度场，共级相关系数场和频谱相关系数场(图5)展现了4km范围内明显的龙卷碎片特征。风速的测量值达到了用多普勒雷达所测到的风速的第二高的值；1999年5月3日，在Cape Creek测量到了高达135m/s的龙卷风风速。一个独特的标志是，在龙卷风的前方和尾部可以看到一条低反射率的弧线(图6)。

图7展示了雷达记录风场快速演变的能力：在仅仅大约26s的时间内，多普勒风速以良好的时间连续性，从大约50~60m/s增加到远超过80m/s。风暴尺度上，在风暴尺度上可以看到有明确界限的弱回波区(BWZR)、弯曲的Z_dr带和rho;_hv弧。在2秒的时间尺度上，低rho;_hv碎片特征具有很好的时间连续性(图9)。可以发现一些碎片跟随在龙卷的周围(如图9中的“D”)。碎片区域有时与龙卷中相对较高的反射率区域、“碎片球(图10)”以及逗号形状(图9)相重合。

龙卷风的垂直截面(图11)显示，在500m以上有弱回波口和一个约1km宽的碎片特征区域，并延伸到2km ARL。谱宽最大处位于500m以下，多普勒速度最大处位于低层，最大多普勒速度随着高度径向向外倾斜。

4 结论

据我们所知，这个数据集是EF-5龙卷风的第一个极化、快速扫描、移动多普勒雷达数据集，数据质量很好，科学成果即将出炉。

图7 在龙卷发展的20s内，在10仰角处展的开多普勒速度。2058:52 – 2059:12 UTC,每两秒。多普勒速度色标显示在底部，以m/s为单位。每环表示1km范围。

图8 中间层的BEWR(左)，弯曲的Zdr带(中)，共极相关系数(rho;hv)弧(右)。2011年5月24日，2047：08 UTC，180仰角(~3 km ARL)。每环表示1km范围

图9 如图8，但是对于共极互相关系数rho;hv， “D”标记可追踪的碎片; 另外两个箭头表示静止的，明显的地面目标。 低值标记碎片球和碎片弧。

图10 碎片球，图7和图9中第二块面板的等效雷达反射率因子（dBZe）。

图11 垂直截面：等效雷达反射率因子(左上)，共极相关系数(右上)，频光谱宽度(左下)，风暴相对多普勒速度的绝对值(右下)，2011年5月24日，2102：23 UTC 24

2011年5月。来自5公里范围内的RaXPol数据。

致谢

该研究得到了俄克拉荷马大学的国家科学基金会MRI Grant ATM-0821231和Grant ATM-0934307的支持。 我们还要感谢John Meier和Bob Palmer（OU ARRC）维护雷达并为其存储提供空间。

参考文献

Bluestein, H. B., M. M. French, R. L. Tanamachi, S. Frasier, K. Hardwick, F. Junyent, and A. L. Pazmany, 2007: Close-range

observations of tornadoes in supercells made with a dual-polarization, X-band, mobile Doppler radar. Mon. Wea. Rev., 135, 1522 –1543.

Bluestein, H. B., M. M. French, I. PopStefanija, R. T. Bluth, and J. B. Knorr, 2010: A mobile, phased-array Doppler radar for the study of severe convective storms. Bull. Amer. Meteor. Soc., 91, 579 – 600.

French, M. M., 2012: Mobile, Phased-array, Doppler Radar Observations of Tornadoes at X-band. Ph. D. thesis, School of Meteorology,

Univ. of Oklahoma, Norman, 322 pp.

Isom, B. M., R. D. Palmer, M. B. Yeary, J. Meier, R. Kelley, B. L. Cheong, D. Bodine, R. J. Doviak, Y. Zhang, T. Y. Yu, M. Biggerstaff, and R. M. May, 2009: A new frontier for mobile radar – the Atmopsheric Imaging Radar: design specifications and experimental functionality. 34th Conf. on Radar Meteor., Williamsburg, VA, Amer. Meteor. Soc. (recorded presentation online)

Kumjian, M.R., and A. V. Ryzhkov, 2008: Polarimetric signatures in supercell thunderstorms. J. Appl. Meteor. Climatol., 47, 1940 –1961.

Pazmany, A. L., and H. B. Bluestein, 2011: A mobile, rapid-scanning, X-band, polarimetric (RaXPol) Doppler radar system. 35th Conf. on

Radar Meteor., Pittsburgh, PA, Amer. Meteor. Soc. (extended abstract available online)

Snyder, J., H. B. Bluestein, G. Zhang, and S. Frasier, 2010: Attenuation correction and hydrometeor classification of high-resolution,

X-band, dual-polarized mobile radar measurements in severe convective storms. J. Atmos. Ocean. Technol., 27, 1979 – 2001.

Snyder, J., H. B. Bluestein, V. Venkatesh, and S. J. Frasier, 2012: Observations of polarimetric signatures in supercells from an X-band mobile Doppler radar. Mon. Wea. Rev. (accepted subject to revisions)

Tanamachi, R. L., H. B. Bluestein, J. B. Houser, S. J. Frasier, K. M. Hardwick, 2012: Mobile, X-band, polarimetric Doppler radarobservations of the 4 May 2007 Greensburg, Kansas, tornadic supercell. Mon. Wea. Rev. (in press)

Wurman, J., and M. Randall, 2001: An inexpensive, mobile, rapid-scan radar. 30th Conf. on Radar Meteor., Munich, Amer. Meteor. Soc. (extended abstract online)

Wurman, J., C. Alexander, P. Robinson, and Y. Richardson, 2007: Low-level winds in tornadoes and potential catastrophic tornado

impacts in urban areas. Bull. Amer. Meteor. Soc., 88, 31 – 46.

Wurman, J., K. Friedrich, and K. Kosiba, 2011: Design and deployment of quickly scanning dual-frequency, dual-polarization mobile radar network. 35th Conf. on Radar Meteor., Pittsburgh, PA, Amer. Meteor. Soc. (no recording
