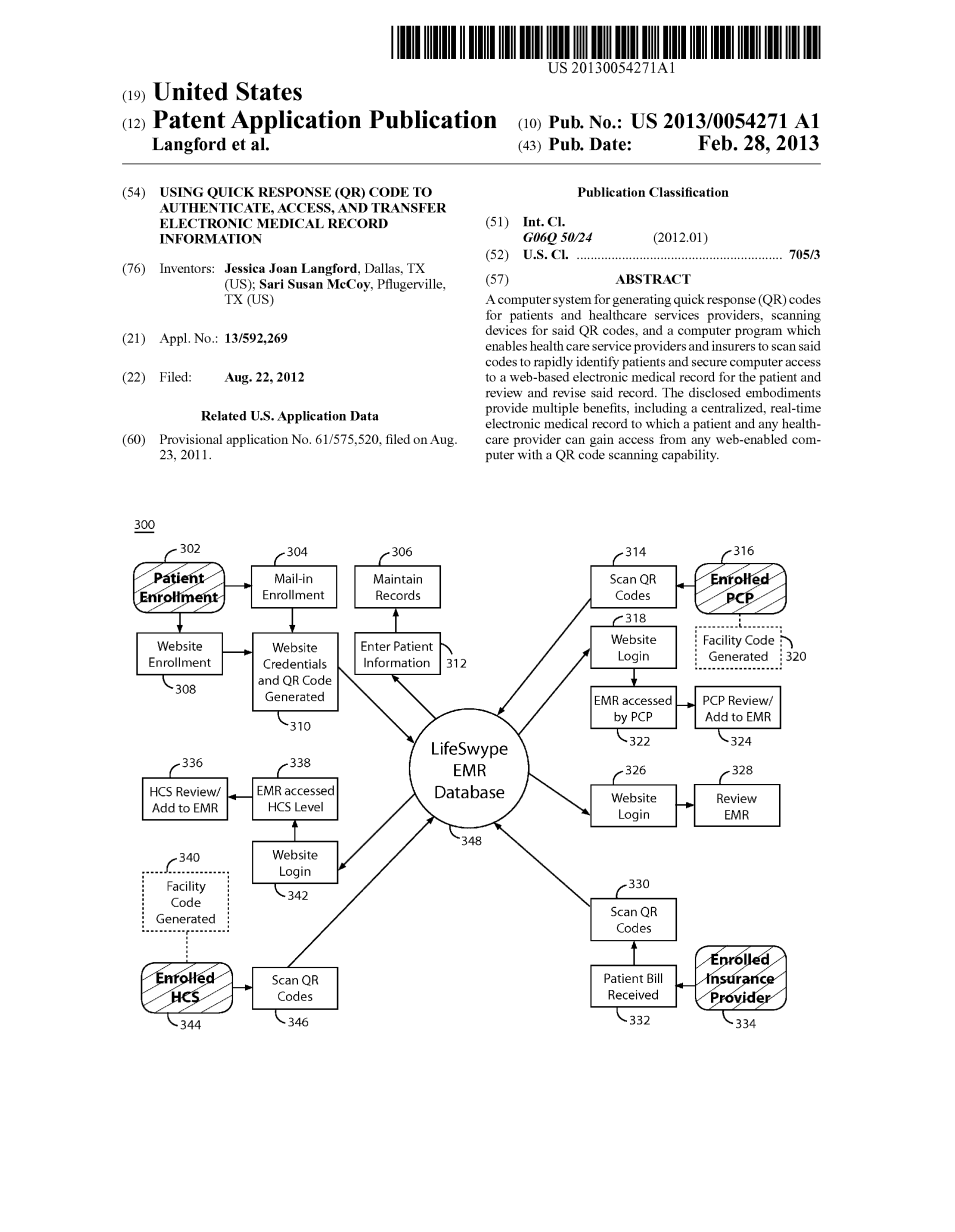

美利坚合众国 公开号:US2013/0054271 A1

专利申请公开 公开日期: Feb. 28, 2013

Langford等人

PCP：personal care provider医务人员

专利申请公开 Feb. 28, 2013 Sheet 1 0f 4 US 2013/0054271 A1

图示一

专利申请公开 Feb. 28, 2013 Sheet 1 0f 4 US 2013/0054271 A1

图示二

专利申请公开 Feb. 28, 2013 Sheet 1 0f 4 US 2013/0054271 A1

图示三

专利申请公开 Feb. 28, 2013 Sheet 1 0f 4 US 2013/0054271 A1

图示四

使用二维码进行身份验证并传输电子医疗记录信息

交叉引用相关专利申请

[0001] 本申请要求美国临时专利申请的受益权，编号No. 61/575,520，备案日期2011年8月23日，标题为“使用二维码创建、获取访问权限并传输电子病历信息”，这是全部引用作为参考。

This application claims the benefit of US. provisional patent application

No. 61/575,520 filed Aug. 23, 2011,having the title “Using Quick Response (QR) Code to Create, Store Access and Transfer Electronic Medical Record Information,” which is incorporated by reference in its entirety.

背景技术

【0002】1.信息披露领域

【0003】本披露一般涉及数据处理和更具体的电子数据管理。

【0004】2.相关技术的描述

【0005】随着电子系统越来越普及,电子数据的直接管理技术的完善需要人们持续的努力。个人数据也不例外，鉴于越来越多的电子存储和个人数据管理在不同环境中相互传递，在相关技术上有必要持续改进。

附图的简要说明

【0006】参照下面的图示可以更好地帮助理解披露的许多内容。图示中的组件并不一定是严格测量的结果，而重点是以清楚地说明此披露为原则。此外,在图示中,如参考数字指定相应的部分在几个观点。

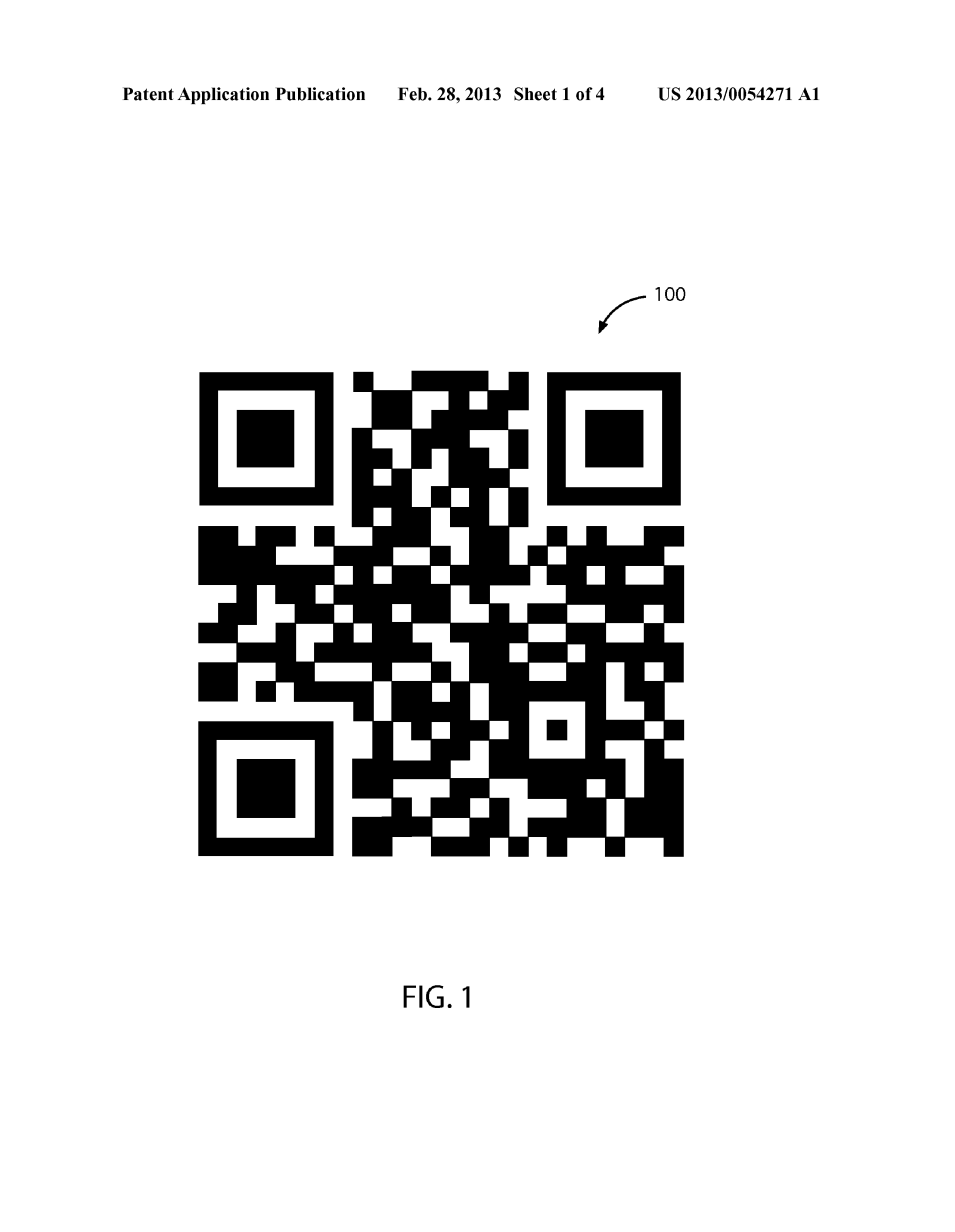

【0007】图1显示了一个二维码。

【0008】图2显示了一个过程流程图。

【0009】图3显示了具体的四个(4)访问基于web的电子病历(EMR)数据库可能的流程。

【0010】图4显示了一个带有USB连接线和USB接口的二维码扫描仪

具体实施说明

【0011】在过去的十年里,美国政府鼓励并推动政策将卫生保健信息从纸质文档转换为电子格式,使其得以更方便的及时访问、共享、更新和归档。法律,如《健康保险流通与责任法案》(HIPAA)和修改,和最近的《健康保险流通与责任法案》(ARRA)都要求各级卫生信息技术在未来的几年取得进步并制定移动卫生保健部门和配套产业数字化医疗信息以支持电子病历(EMR)。事实上,已经取得的进展使得这些信息可以在连接网络时共享,创建连接数据库的数据可以存储,并且有相关的保障措施对这些信息保密,有正确的授权才可以使用信息。

【0012】然而，虽然将信息转换成电子(有时是便携的)格式取得了重大进展,但在为所有相关方提供直接实时的病历访问的时候，仍然存在一些障碍。到目前为止，仍不能完美的为患者提供一种便携的电子病历。此外，当一个病人从城市居住地转院，特别是比较偏远的情况下，或者患者昏迷或因其他原因而无法将病史等资料传达给医院，而医院也没有某个特定病人先前的就诊资料时，目前还没有成功的、高效的解决办法能帮助医院访问该病人的现有医疗记录。尤其在争分夺秒的急诊室（ER）里，这个缺陷尤为凸显，时间对于这些病人来说至关重要。

【0013】最后，随着美国的人口不断增加，卫生保健系统为了提供实质性的医疗服就已经不堪重负，更谈不上能有时间采取处理（有时只是重复机械的工作）病人联系信息相关的文件、保险、过敏信息和医疗史。此外，越来越多的没有医疗保险的美国人不得不寻求急诊医疗，这样的延误不仅妨碍及时护理病人，每一个流程步骤也因此变得拖拖拉拉，如果不完全打破现有医疗体系的话。

【0014】在公开的各种实施例寻求解决这些问题的办法。例如，一个实施例包括一个使用二维码的计算机程序，该程序可以确定患者和他们的医疗记录，验证保健服务或提供商的凭证，并提供了患者和医疗服务提供者访问web的基于电子病历。二维码是唯一的且是计算机装置可读的，包括但不限于台式计算机，平板计算机以及智能电话。

【0015】本公开提供了这样一个方法：首先计算机系统生成患者二维码，这个二维码由医院等相关机构的二维码识别电脑客户端第一次扫描。患者的二维码扫描完成之后，存在分配给该特定设施的二维码进行第二次扫描。此后，用户特定识别码和密码被输入，和一个安全基于互联网的连接到一个医疗机构的门户，通过该患者产生的电子病历可被访问。这个电子病历包括医疗信息，包括但不限于：个人信息，医疗史，过敏，保险信息，家庭成员，现有的药物，以及病人的医生的信息。电子病历可以进行审查，修订和授权方更新，包括病人，家属，护理人员，医生和医院的工作人员，这样就能形成一个完整的、更新及时的医疗记录，它既为患者服务也可以为患者的接待、治疗工作提供便利。

【0016】对于个人使用者来说，好处包括但不限于：方便，便于信息检索，信息整合，节省时间，个人数据，心态平和，家庭成员的援助，安全性，以及减少在数据分配时候的冗余。对于医疗机构，所述益处包括但不限于：即时检索的基本信息,登记高效率,加快评估和治疗,可能导致用药错误减少,减少冗余的数据收集、减少病人等待时间,有效的减轻了目前医务人员不堪重负的纸质管理需求。对于保险公司和为相关的医疗保健交易各方带来的好处包括：加快保险理赔审核和报销。总的来说，这些好处都是显著的成本节约，并可能会提高效率，因为工作人员将花费更少的时间用于信息管理，并能更专注于所提供的医疗服务的有效性上。

【0017】考虑到这一点，引用的参考已经从细节的角度做出了解释，图示提供了对本发明概念的更详细的说明。几个实施例描述了与这些附图，但是没有任何意图限制本发明在此公开的实施方式或实施例。相反，意图是涵盖所有替代品，修改品和等同品。

A.二维码

【0018】现在参照更详细的附图，图1显示出了包括计算机可读二维码示例100。QR码是一个唯一的计算机可读的二维码，包括但不限于：台式计算机，平板计算机以及智能电话。一个二维码包括排列在白色正方形图案背景上的黑色模块，并且可以通过数据集生成QR码并由任何商业上可用的应用程序来创建。

【0019】如图1所示，QR码100中的一个实施例的大小为1英寸*1英寸。举例来说，这样的尺寸的QR码可以印刷在塑料，透明的层合物或任何材料上。QR码由QR功能的计算机装置来读取，包括但不限于台式计算机，平板电脑，和智能手机。只要QR码是程序已知的，此处讨论只给出了截短的二维码。它是由这个具有QR识别能力的计算机扫描设备启动下述过程的扫描结果。

B.电脑程序

(1In this section, a narrative form and pseudocode is provided to describe the

computer programrsquo;s instructions in simplified terms. The full source code of

each of the four steps described are provided at the end of the written description in accordance with MPEP Appendix R, sect;l.96(b)(ii).)

【0020】在公开的计算机程序的实施例中，一个计算机客户端处理器通过完成至少四个步骤来访问电子病历。步骤如图2所示，本例中的计算机认证程序可以对任何访问电子病历的机构进行验证授权，并将数据存储在中央数据库中。一种相关机构包括但不限于，卫生保健系统（“HCS”），如医院的医院或网络，初级保健提供者（“PCP”），保险提供商，或其他医疗保健服务提供商的实体。为了说明以下流程，我们假设使用部门是卫生保健机构（HCS）。

【0021】如图2所示，第一步骤200包括一个正在扫码的可识别二维码的设备。在本实施例中，由患者到达时在设施呈现的QR码由QR的客户端计算机设备上的HCS用户雇员（“雇员”）先扫描，使用USB QR码扫描器（“QR码扫描器“）或其他类似的设备，其连接到设施的计算机与USB连接线和USB接口。

【0022】在图的第一步骤200。 2，设施计算机上的计算机程序提出了患者识别码（ID）文本框，一个设备ID代码文本框，并在电脑显示器上的用户界面（UI），在“查找病人”图标。如果病人ID代码文本框为空，则程序等待员工进入患者ID码。员工通过选择病人ID代码文本框和扫描病人的QR码输入患者ID代码。在一个优选的实施方案中，患者ID代码文本框与患者ID代码填充时雇员扫描

病人的QR码。

【0023】在一个优选的实施方案中，在程序启动时的第一字符被输入到病人ID代码文本框的计时器，并且一个新字符被输入到病人ID代码文本框每次刷新定时器，直到整个病人ID已经输入到文本框中。单程所公开的程序决定了整个患者ID码是否已输入是由跟踪的经过时间计时器。因此，例如，如果没有附加的字符的时间（例如，一秒）的固定期间输入的，则这可能是整个患者ID已输入的指示。

【0024】在整个病人ID代码已被全部输入后，程序最好是将光标移动到该设备的ID代码文本框。如果该设备的ID代码文本框为空，则程序等待员工进入该设备的ID代码。员工通过扫描设备QR码进入该设备的ID代码。该设施QR码的扫描填充设备ID代码文本框。再次，在一个优选的实施方案，程序再次启动时，第一个字符输入到设备ID代码文本框定时器，一个新的字符输入到设备ID代码文本框，每次刷新计时器，直到整个设备ID代码被输入到文本框。到患者ID代码类似程序可确定是否在整个设施ID代码已经被跟踪的经过时间的计时器输入。

【0025】扫描到患者QR码和设施QR代码后，该员工选择在用户界面上的“查找病人”图标。在一个替代实施例中，雇员可以简单地按下键盘上的“回车”键。在接收到该“查找病人”选择或输入命令或者，该计算机程序指示客户端设备的计算机来启动计算机的因特网web浏览器，从而打开该设施的门户网站。

【0026】在图5的第二步骤202。 2，QR能力的设备安全上行至EMR数据库，其中包含众多患者电子病历。具体地，HCS后

在查找患者按钮员工单击或按输入/返回输入，该程序在其中存储患者ID码和设施ID代码
