基于SIM868的SCR系统远程测控单元设计外文翻译资料

 2022-11-04 16:34:33

英语原文共 59 页,剩余内容已隐藏,支付完成后下载完整资料


SIM868硬件手册 V1.0

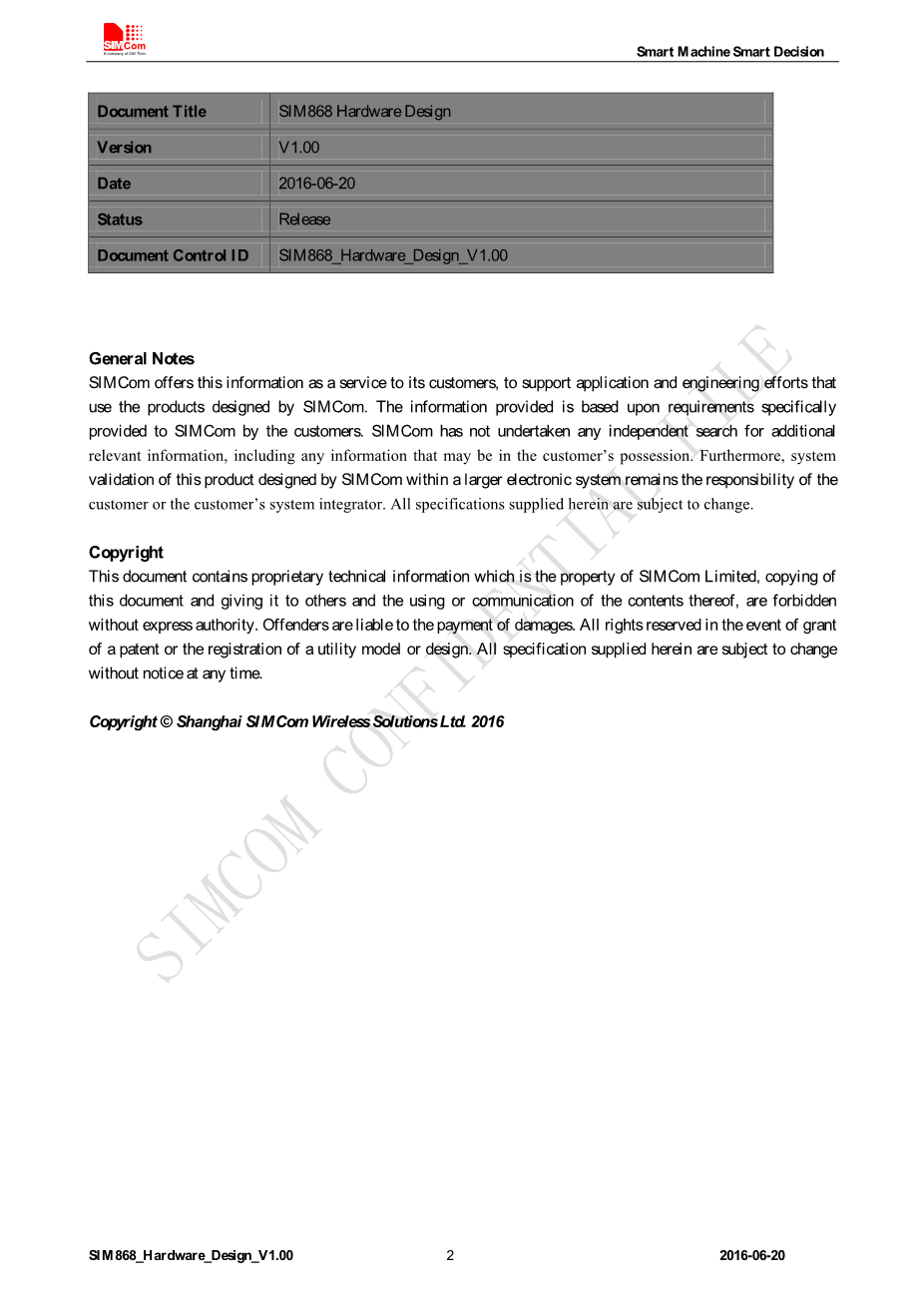

通常认为SIMCom为他们的顾客提供数据服务,努力支持使用SIMCom自行设计的产品的应用程序和工程。被提供的信息是基于顾客提供给SIMCom的特殊要求。SIMCom不承担任何对额外的相关信息的独立研究,包括可能关于顾客的个人财产的任何信息。此外,SIMCom设计的这款产品的系统验证由客户或客户系统的工程师负责。此中所有的说明书可能会改变。

  1. 介绍

这篇文档详细地描述SIM868硬件的接口。文档可以帮助用户快速了解sim868接口规格,电气和机械的细节。随着这一文件和其他sim868笔记应用,帮助客户导向,客户可以使用sim868迅速设计各种应用。

  1. SIM868 概述

面向全球市场,sim868集成了一个高性能的GSM / GPRS引擎和导航引擎。sim868是一款四频GSM/GPRS模块,工作在频率GSM 850MHz,EGSM 900MHz,DCS 1800MHz 和PCS 1900MHz。SIM868特点GPRS多时隙等级 12/10 (可选),并且支持编码方案CS-1, CS-2, CS-3 和 CS-4。

GNSS(全球导航卫星系统)解决方案提供了最好的捕获和跟踪灵敏度,首次定位时间(TTFF)和精度。

在一个17.6*15.7*2.3mm小的装置里,SIM868可以满足客户几乎所有的关于空间的要求,例如智能手机,掌上电脑,和其他移动设备。

sim868是一个有77贴片的SMT(表面组装技术)加LGA(栅格阵列封装)的盒子,并提供所有的模块和客户的板之间的硬件接口。

●一个3线串行口和一个全调制解调器串口;

●可用于调试和升级固件的USB接口;

●包括麦克风输入和两个扬声器输出的音频信道;

●可编程的通用输入输出;

●两个SIM卡接口;

●支持GNSS功能;

●SD卡接口;

●12C接口;

●ADC接口。

SIM868拥有节电技术,所以电流消耗低至0.65 mA在睡眠模式下(GNSS发动机动力下降)。SIM868集成TCP/IP控制和扩展TCP/IP AT命令,这些对于数据传输应用非常有用。

4应用接口

4.1. 电源

对sim868供电范围为3.4V至4.4V。推荐电压4.0V。传输突发会造成电压降低,电源要求能提供充足的电流高达2A。在VBAT /GPS_VBAT输入,强烈推荐使用一个旁通电容(低等效串联电阻)例如 100micro;F。

对于VBAT/GPS_VBAT输入,强烈推荐推荐使用一个100uF钽电容(低等效串联电阻)和一个1uF~10uF陶瓷电容 CB。增加33pf和10pf电容器能有效地消除高频干扰。一个5.1v/500mw 齐纳二极管强烈推荐,二极管可以防止浪涌电压损坏芯片。这些电容器和齐纳二极管应该尽可能放在sim868 VBAT引脚。

4.1.1. 电源引脚

引脚34和引脚35是GPS_VBAT和VBAT的输入;引脚36和引脚37接地电源。当模块正常运行时VDD_EXT输出为2.8V。在用户应用中设计电源时,要特别注意功率损耗。即便当发射脉冲时电流消耗上升至2A时,确保输入电压不低于3.0v。如果电源电压低于3.0V,该模块会自动关闭。印制电路板从VBAT引脚到电源的走线必须足够宽(至少60mil),用于当发射脉冲时减少电压降低。电源IC和旁路电容应放在尽可能接近的模块。

4.2 SIM868电源开关

4.2.1. SIM868电源开

下拉PWRKEY引脚一秒然后释放来接通电源。在模块内部该引脚电压已拉到3V,所以在外部上拉是不必要的。

当通电程序完成,sim868将发送以下URC表明模块准备以固定波特率操作。

RDY

这个URC在自动调整波特功能开启时不会出现。

提示:客户可以使用AT命令“AT IPR=x”去设定固定波特率和将配置保存到非易失性闪存。当配置保存为固定波特率后,当每一次SIM868通电时,代码“RDY”会被释放到每一个串口。

4.2.2 SIM868失电

SIM868会在以下几种情况下断电:

●正常关机步骤:通过PWRKEY关闭SIM868。

●正常关机步骤:关机sim868 AT命令“在 cpowd = 1”。

●异常断电:过压或欠压自动断电。

●异常断电:过热或低温自动断电。

注意:硬件失电电压是3伏。

4.2.2.1.通过PWRKEY关闭SIM868

客户可以通过下拉PWRKEY引脚一秒然后释放来关闭SIM868.请参阅电源电路.断电时间由下图解释

注意

  1. 在下拉PWERKEY33秒后 模块将会重启。
  2. 在STATUS改至低位并且PWRKEY释放55ms之后VDD_EXT将会断电。

当T1大于1秒小于2秒时,T2大于2S;

当T1大于等于两秒小于33秒时,T2大于T1 55ms

在断电工作完成之前,模块将会发送URC指令:正常断电,

在这一刻AT指令不能再被执行。断电模式也可通过STASUS引脚表示,在STATUS引脚在低位的时候。

4.2.2.2. 由AT指令使SIM868断电

SIM868可以通过AT指令 “AT CPOWD=1”断电。这个过程使模块在网络注销并且允许软件进入安全状态,在完全关闭之前保存数据。在断电工作完成之前,模块将会发送URC指令:

正常断电,

在这一刻AT指令不能再被执行。断电模式也可通过STASUS引脚表示,在STATUS引脚在低位的时候。

4.2.2.3. 过热或低温断电

模块会持续监测模块的温度。

如果温度大于等于八十摄氏度,将会报告URC指令 CMTE: 1

如果温度小于等于零下三十摄氏度,将会报告URC指令 CMTE: 1

如果温度高于八十五摄氏度,将会报告URC指令 CMTE: 2并且自动断电

如果温度低于零下四十摄氏度,将会报告URC指令 CMTE:-2并且自动断电

在这时,AT命令不在被执行。断电模式也可由STATUS引脚指示,STATUS在低位时。

注意 :默认温度检测被禁用,AT指令“AT CMTE”可被用于读取温度当模块运行时

4.2.2.4. 通过PWRKEY引脚重启SIM868

当模块正常工作,如果客户行重启模块,按照以下步骤1)模块断电。2)在STATUS 引脚降至低位后至少等待800ms。3)启动模块。

4.3节电模式

这里有三种可以被AT指令“AT CFUN=lt;fungt;”设定的功能模式。指令提供可以选择的功能模式lt;fungt;=0, 1, 4.

● AT CFUN=0:最小功能

● AT CFUN=1:全功能

●AT CFUN=4:飞行模式(禁用RF功能)

最小功能模式将电流消耗降至最低水平。如果SIM868由指令“AT CFUN=0”设置成最低功能,RF功能和SIM卡功能将被禁用。在这种情况下串口依然能够使用,但是部分AT指令和相关的RF功能和SIM卡功能将不能使用。

4.3.2 睡眠模式(AT CSCLK=1)

客户可用DTR信号器控制SIM868进入或退出睡眠模式。当DTR是高水平和不中断(在空气和硬件,如GPIO中断或数据在串口)SIM868将自动进入睡眠模式。在这种模式下,sim868仍然可以接收寻呼或短信网络但串行端口无法访问。

4.3.3 将SIM868从睡眠模式唤醒

当SIM868在睡眠模式1 (AT CSCLK=1),下列方法可以唤醒模块

●下拉 DTR引脚,串口将被激活在DTR引脚被拉至低位50ms左右。

●从网络接收声音或数据呼叫

●从网络接收短讯服务

●收到外部中断

注意:模块收到来电或新短信后,串口会报告URC,但是串口不会被输入AT指令。仅在DTR引脚被拉至低位50ms后,串口才能被输入AT指令。

4.3.4.睡眠模式2 (AT CSCLK=2)

在这种模式下,SIM868将持续监测串口数据信号。当RXD信号超过5秒没有数据传输和没有空气和硬件中断(例如GPIO中断)SIM868将自动进入睡眠模式2.在这种模式下,SIM868仍然能接收来自网络的呼叫和短讯。

4.3.5 将SIM868从睡眠模式2唤醒

当SIM868进入睡眠模式2 (AT CSCLK=2),以下几种方法能将其唤醒

●通过主串口向SIM868发送数据(第一个字符将丢失)

●从网络接收声音或者数据呼叫

●从网络接到短讯

注意:默认自动调整波特率。模块电源上没有同步串口波特率,不能进入休眠模式。

4.5串口和USB接口

SIM868默认提供一个不平衡的异步波串口。模块被设计成一个DCE(数据交流设备)。

4.5.1 串口的功能

串口

●全模式装置

●包含数据线UART1_TXD/UART1_RXD,硬件流控制线UART1_RTS/UART1_CTS,状态线 UART1_DTR、UART1_DCD和UART1_RI。

●串口也被用于GPRS服务和AT沟通。也可被用作复用功能。

●自动调整波特率支持以下几种波特率:1200, 2400, 4800, 9600, 19200, 38400, 57600 and 115200bps

自动调整波特率允许sim868自动检测主机设备的波特率。更加注意以下要求:

●DTE和DCE之间的同步:

当DCE通电并且建立自动调整波特率,建议发送 'AT' 或 'at' 或 'aT' 或'At' 去同步波特率,直到DTE收到“OK”反馈,这意味着DTE和DCE都是正确同步。想了解更多信息请输入AT指令'AT IPR'。

●自动调整波特率操作的限制:

DTE串口必须设置8位数据,无奇偶校验和1位停止位,URC指令例如 'RDY', ' CFUN: 1' 和' CPIN: READY”将不会被报告。

注意:客户可以用AT指令“AT IPR=x”去设置固定波特率并且设置会被自动保存到非易失性存储器。在装置被设定成固定波特了后,当SIM868通电时URC指令例如'RDY', ' CFUN: 1' 和 ' CPIN: READY将被报告。

4.5.3 调试接口

sim868可以通过USB接口实现软件的调试功能。在模块供电时,连接USB_VBUS, USB_DP, USB_DM,和 GND 到 电脑上。然后按照提示安装驱动程序,一个UART端口能够被电脑识别,客户可以实现软件的调试从这个UART端口。公司推荐下面的连接图:

TVS和USB数据线将少于 5pF,并且被不同格式追踪。

注意:请预留USB接口或测试点的进一步调试。

4.5.4 软件升级

客户可以通过USB或UART接口升级模块的固件。

如果通过USB接口升级,首先确保SIM868通电是必须的,并且然后连接 USB_VBUS, USB_DP, USB_DM, 和GND 到电脑上。没有必要在整个程序运行PWRKEY pin,当sim868检测USB_VBUS能正常和USB_DP 和USB_DM沟通,它会自动进入USB下载模式。

如果客户通过UART接口升级软件,强烈要求使UART1_TXD, UART1_RXD, GND和PWRKEY pin与IO连接器相连用于升级,并且 在升级时PWRKEY pin应与GND相连。

4.7.4TDD

音频信号会被射频信号干扰。耦合噪声可以通过添加33pf和10pF电容音频线过滤33pf电容可以消除GSM850 / egsm900mhz噪声,与此同时10pF电容可以消除高频噪声标准pcs1900mhz。客户应根据现场测试结果开发过滤方案。TDD噪声的键耦合干扰源是GSM天线。因此注意音频线应远离射频电缆布局、天线和VBAT pin。过滤用的旁路电容器应置于模块附近,另一组需靠近连接器。

传导噪声主要是由VBAT的下降造成的。如果音频功放是由VBAT直接加强,然后这里会容易从扬声器发出一些吱吱的杂音。所以最好把大电容和铁氧体磁珠靠近音频功放输入。

TDD噪声有接地信号。如果接地平面不好,许多高频噪声会干扰旁路电容麦克风和扬声器。所以在PCB布局良好的接地可以避免T

剩余内容已隐藏,支付完成后下载完整资料
